清华阳光太阳能精品工程之山东寿光职业教育中心：“渤海湾上的璀璨明珠”里绽放的“太阳之花”
2015-06-16 14:27:27   来源：清华阳光   评论：0 阅读量：10

        位于山东半岛中部，渤海莱州湾南畔，跨东经118°32′～119°10′，北纬36°41′～37°19′，这里是改革开放三十周年18个重大典型之一，以“冬暖式蔬菜大棚”而全国闻名，工农业实力都较强，以连续多次入选全国综合实力百强县。这里就是山东寿光县，清华阳光的几个精品工程均位于这个富饶的地区。其中位于山东寿光职业教育中心的清华阳光太阳能工程项目位于滨海经济开发区（羊口镇）。

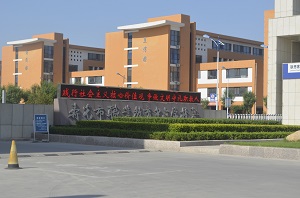

       这里原来是一片盐碱滩涂，得不到开发，现如今这里已成为一座以现代先进制造业为核心的新城，成为“渤海湾上的璀璨明珠”，面貌焕然一新，引来了无数的“金凤凰”，其中就包括山东寿光职业教育中心。2011年1月山东寿光职业教育中心在滨海经济开发区（羊口镇）筹建新校，是寿光市为进一步整合资源，投资6.2亿投资建设的集教学、实训、生产、研发和社会服务于一体的中等职业学校，建成后不仅满足教学实习、职业技能培训、技能鉴定和技能竞赛的需要，而且为寿光市北部开发、山东半岛蓝色经济区建设提供强有力的人才和智力支持。

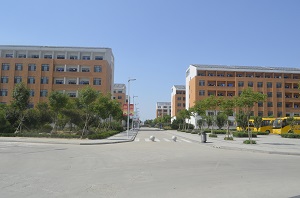

        该新校区位于南邻羊口渤海路，西邻中心大街，占地面积800亩，整个学校设实训区、行政区、生活区、活动区、学生公寓五大功能区，学校总建筑面积为269354.09㎡，其中教学实训区115112㎡，行政区19811㎡，生活区129743.53㎡，活动区4687㎡，共计学生人数为15000人。清华阳光所在的工程项目覆盖了生活区和学生公寓两大功能区，该项目于2012年11月份投标，从2013年3月底开始安装到2013年8月结束开始运营到今天，热水效果非常好，也得到甲方的认可。

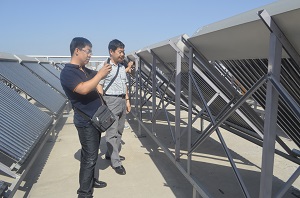

        据寿光职业教育中心基建姜主任介绍，该套系统竣工完成后，一直处于非常良好的运行状态中，并且该项目的负责人周辉军会定期来这里做维护，且售后维修的及时性都是非常满意的。该套系统不但为学校的广大师生解决了生活用水问题，还为学校节省了大量的成本开支，实现了经济效益和生活质量提升的双赢局面。

盛开的“太阳之花”
       满眼望去，这片曾经的盐碱地上早已是绿树葱茏。为了改善这片盐碱地的生态环境，寿光政府不惜“填土造园”，创造了在盐碱地上运土覆盖高达1.5米深左右以适宜植物生长土壤环境的奇迹。对这片土地来说，它如今的缔造者是一个有魄力的人，同样对于诞生在这片土地上的“太阳之花”，它的缔造者也是一个有着魄力的人。

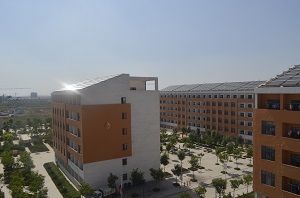

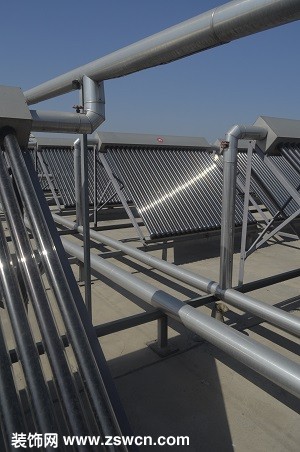

        开在山东寿光职业教育中心建筑屋顶上的“太阳之花”，是清华阳光在这块滨海新区的土地上播下的一粒种子，如今它不仅已经开花结果，还为这块土地上的广大师生带去便利和舒适的生活。

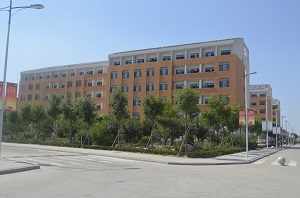

       寿光职教中心一期共建造学生公寓5座，分别为1#A区、1#B区、2#A区、2#B区、3#，职工公寓楼2座分别为1#、2#。学生公寓每栋楼有宿舍近200间，学生近1600人，根据设计院计算，每栋楼小时热水量为：50556L，即50.556吨/小时，小时耗热量为5250672.1KJ/h。屋顶设置两只水箱，分别为40吨和60吨，水箱保持恒温。

        教室公寓每栋楼有24户，最高日用水（60℃）用水量为5.76m /d。设计小时耗热量为167836kJ/h，设计小时热水量为906L/h。屋顶设置水量为3.5吨的水箱2只。


       该套系统的最大集热面积可达4000平米，作为集中集热、集中贮热与太阳能供热系统的典型工程，最大优点可实现资源共享，投资相对较低；管路整洁，室内管网易于设计施工；辅助热源选用电能或其他清洁能源，能达到最佳的节能、绿色环保的效果。

严格的设计规范
        该套系统严格遵行了各项工程技术规范，包括GB/T18713-2002 太阳能热水系统设计、安装及工程验收技术规范；GB/T50364-2005民用建筑太阳能热水系统应用技术规范；GB / T 17049 全玻璃真空太阳集热管；GB / T 17581 真空管太阳集热器；GB / T 18708 家用太阳热水系统热性能试验方法；GB / T 19141 家用太阳热水系统技术条件；GB 50242 建筑给水排水及采暖工程施工质量验收规范；GB 50268 给水排水管道工程施工及验收规范；GB4272-92 设备及管道保温技术通则；GB50015-2003 建筑给水排水设计规范。因此，该项工程具有非常好的质量保证。

根据屋顶实际可摆放面积，设计各楼座太阳能安装面积如下：

楼组 太阳能安装数量 太阳能集热面积 产水量 备注 1号学生公寓A区 95组 841.25㎡ 76t   1号学生公寓B区 95组 855㎡ 77t   2号学生公寓A区 95组 855㎡ 77t   2号学生公寓A区 95组 855㎡ 77t   3号学生公寓 95组 855㎡ 77t   1号教师公寓 27组 243㎡ 22t   2号教师公寓 27组 243㎡ 22t
1.5集热面积的确定与集热器摆放情况
        清华阳光SLL4715-50型集热器集热面积为6.25 m²/块，SLL5818-50型集热器集热面积为9m²/块,经计算并取整，并考虑到系统集热器排放效果，系统实际集热面积为4747.25m²，共计529块。

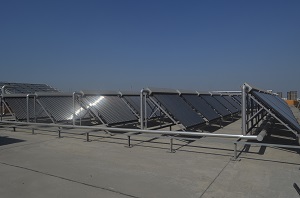

1.51. 集热器分为 5 排摆放，共计19列。集热器安装在三脚架上，根据当地纬度，集热器与地面夹角为 35度左右   。(依据屋顶角度)
1.52.  集热器基础及水箱基础采用混凝土基础制成，混凝土含预埋件，预埋铁上焊接东西贯穿的国标槽钢，槽钢上焊接三脚架或摆放水箱。
1.53.水箱内胆采用SUS304-2B食品级不锈钢材质，厚度为：底板和侧板δ≥2.0mm，侧2板δ≥1.5mm，顶板δ≥1.0mm；水箱外壳采用SUS304-2B食品级不锈钢或镀铝锌板，厚度为：δ≥1.0mm；保温采用聚氨酯发泡材料，厚度δ≥50mm。

        清华阳光实行一直遵循同步实施、量身定做与因地制宜三个原则，一般太阳能采用电辅助加热，考虑到学生使用安全，所以暂不考虑辅助加热部分。可以说，清华阳光真正做到以人为本，为客户所想。

系统运行原理
        在天气晴好的情况下，保温水箱中的水利用太阳能加热，当阳光不足及阴雨天气时，由辅助能源补充提供能量。系统控制柜可显示各处温度及设备运行情况，具备自动/停止/手动功能。
1)   定温出水：
        在集热器出水口处和两个水箱中各安装一个温度探头T1，当T1高于设定温度55℃时，系统自动启动电磁阀E1，将集热器内热水顶至水箱，同时将软化过的自来水顶至集热器内，当T1温度降低至50℃时，电磁阀E1自动关闭。直到水箱水位达到设定水位。
2)   温差循环：
       当集热器的温度T1高于水箱的温度T3，达到控制系统设定的启动温差时（即T1－T3≥ΔT）启动，控制系统控制集热循环泵P1启动，加热水箱中的低温水进入到联集管集热器中，集热器中的相对高温水被顶回水箱中，使水箱中的水温升高，当二者的差值降到系统设定的停止温差时（T1- T3≤ΔT）停止，集热循环泵P1停止运行，如此反复进行，将热量传递到水箱中，使水箱中的水温度不断升温。
3)   应急补水：
       当遭遇天气不好或用水量增大时，系统自动启动补水电磁阀E2，将水箱水位补至设定水位后停止。
4)   系统回水：
        供水系统为环状供水系统，及设有管道回水功能，当回水管道末端温度低于设定温度时，自动启动回水循环泵P2，将管道内冷水回至水箱，实现用水终端即开即热。
5)   集热器过热保护：

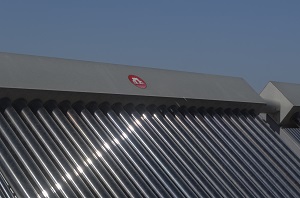

        全玻璃热管不同于其他真空管加热方式，热管内介质汽化温度为95℃，在冷凝端与水进行换热，这样循环水温一般不会超过80℃，保障其它设备正常使用，实现集热器防过热、防干烧、防爆管功能。
6)   恒温供水：
       当用水量增加或连阴天系统无法提供足够用水时，自动启动加热系统（燃气锅炉）将水箱加热到供水温度，以达到用水要求。
7)   防漏电、雷击:系统与楼面防雷设施可靠连接，且漏电自动断电保护。
8)   防结垢功能：
       系统冷水供水管上，放置了水处理器，可以除去水中Ca、Mg离子等硬性物质，调节水质、防止结垢，保障系统设备正常运行。
9)   系统防漏功能：
       当真空管破裂后，真空管冷凝端就像堵头一样堵住孔口，具有防止系统漏           水的功能。

无线远程监控系统

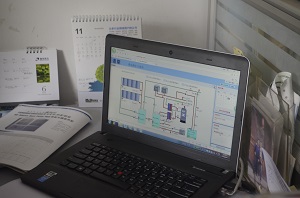

        为了能够实时监控该套系统的运行情况，清华阳光采用了无线远程监控系统。无线远传监控系统，通过无线网络将现场控制器运行参数及运行状态传输到主控室，监控系统界面和现场控制器相同。该系统具有历史查询功能，每天定时记录系统运行参数变化，便于随时了解系统运行情况，做出适时调整。

设计者：做工程需要一种“工匠精神”和创新驱动力

        作为该项目的负责人——清华阳光“十佳代理商”周辉军在这个工程上注入了自己很大的心血，在他身上流淌的是一种“工匠精神”，即在追求高品质质量的同时，更注重的是细节的打造以及与整体建筑美观、周围环境的融合。可以说，这个工程是集建筑美观与实用与一体的精品工程。此外，作为创新力的引导者，负责人周辉军对行业整体趋势的发展也有着自己的洞察力和看法。
        从2000年4月4日来到清华阳光成为一名“阳光人”开始，周辉军和清华阳光可以说是命运共同体。十几年的兢兢业业以及与清华阳光的荣辱与共，这位老“阳光人”见证了清华阳光历史的辉煌与变化，如今面对着行业巨变，他也在不断思考着，怎样让清华阳光能获得更大的市场占有率，走出一条有清华阳光特色的转型之路，为清华阳光有着更好的未来而不断努力着。在他的山东青岛代理店里，我们可见他已经走在探索的前列了，并且已经付诸实施，产品和代理思路已从原来的“阳光”到如今的“阳光+空气+水”。

        周辉军对清华阳光的战略格局变化是非常敏感的。2013年，启迪控股出于发展战略考虑，将清华阳光收归旗下，并与先前已经并购的亚都联合起来，打造启迪实业集团，欲为人们打造一种全新的绿色健康生活。作为清华科技园的运营者，启迪控股拥有非常强大的实力。于是，在阳光之外，周辉军还开始积极谋求“空气+水”方面的创新与转型发展，全力打造“阳光+空气+水”的融合局面。这个战略趋势也影响了周辉军对清华阳光布局山东的想法，他决定继续在以青岛为立足点，辐射周围的基础上，将清华阳光的旗帜插到更为广阔的土地上。在大的战略方面，他认为要在原有业务增长的基础上，实现阳光新的打法，包括“光热+光伏”组合；借力启迪科技新城的蓬勃发展态势，实现科技园和阳光的强强联合；和大集团合作，实行跨区域发展。
        作为一名观察者，周辉军也认识到总部和代理商之间互动与合作的重要性。他认为，总部的转型需要复制到清华阳光全国各个代理商中去，做到“零售+渠道+工程”三足鼎立，另外要做好“产品+品牌+管理机制”的创新与发展，充分借助清华的资源，挖掘挖透太阳能能源系统、太阳能产品等，并且充分发挥人才的才能，整合资源“联盟发展”。

未来，清华阳光更阳光
        “这对个人来说只是一小步，但对人类来说却是一大步。”当年阿姆斯特朗在走下“阿波罗11号”时所说的一句话，对清华阳光来说同样有着重要的意义。清华阳光曾经“划了一根火柴，点亮整个行业”，未来，清华阳光将继续秉承清华大学校训，践行一名新能源环保者的使命，为中国乃至世界的新能源开发利用和环境保护事业贡献自己的力量。同时，清华阳光将做一个时代的伟大变革者，在能源环保行业始终以开放和合作的心态不断前进和发展。
