清华阳光精品工程之山东寿光左岸绿洲中式古典别墅区：优雅与高贵，引领太阳能高端市场
2015-06-25 16:27:23   来源：   评论：0 阅读量：10

        从2013年清华阳光进入启迪控股旗下开始，就开始新的征程，由此也迎来了新的发展机遇。清华阳光在向采暖、热水工程以及光伏发电转型的同时，更愿意以开放的心态与同行业共发展。与此同时，在市场定位上，清华阳光正逐渐打造太阳能市场的“贵族风范”，打造行业内的高端品牌。由此来说，清华阳光与山东创嘉置业有限公司联合打造的左岸绿洲高端别墅区项目正是清华阳光积极谋求市场布局和提升品牌形象的重要一步棋子。



托起中式古典别墅区里的“明珠”

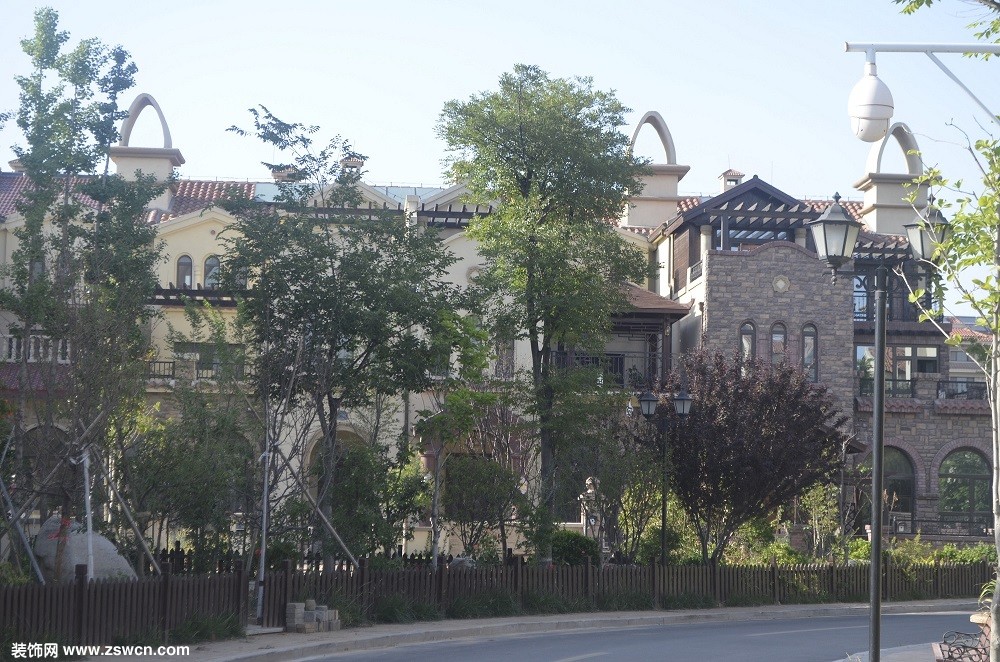

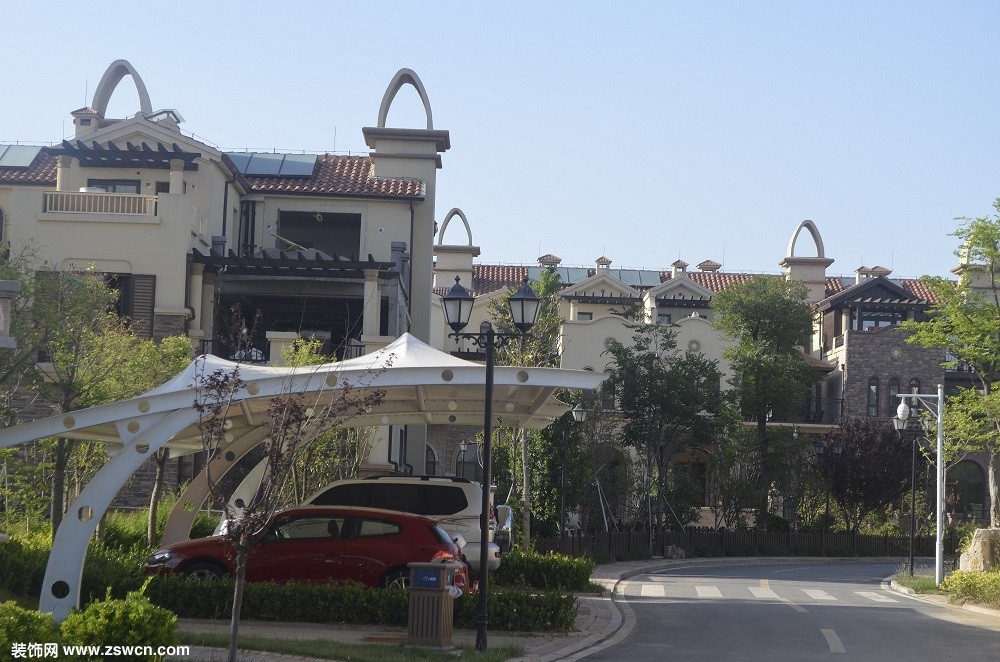

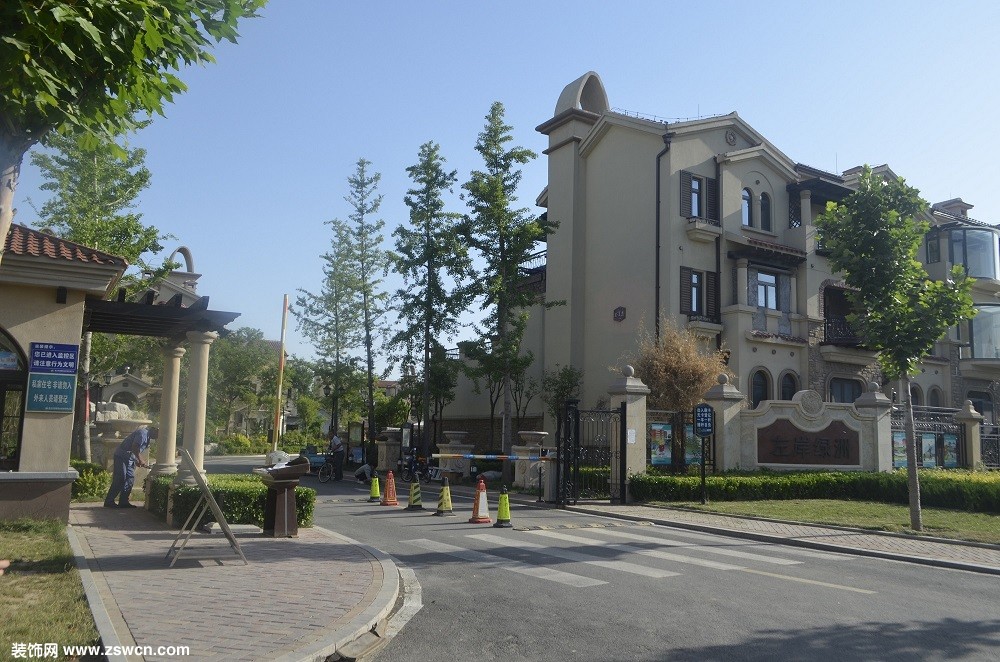

        如今越来越多的人开始追求高品质生活，左岸绿洲秉承了此理念，采用地中海建筑风格打造国家AA级住宅项目。总占地面积为109373㎡，绿化率高达68%，容积率只有0.78，是寿光市少有的低密度景观住宅。该别墅区有着得天独厚的地理优势，北面是原生态槐树林，东面是寿光市政府斥巨资打造的弥河生态走廊，并与寿光市政府隔路相望，南面为建设中的滨河湿地公园。






      此外，该别墅区还在节能环保方面对当地自然环境的改善以及居民生活品质的提升有着特殊贡献。该小区的采暖与制冷系统均采用水源热泵系统，可省去常规暖气片的空间还有大功率空调使用的成本以及给环境造成的负担。在热水方面，采用太阳能一体化系统，在有效节约能源资源的同时还可降低居住成本，全面提升居民的智能化生活品质。

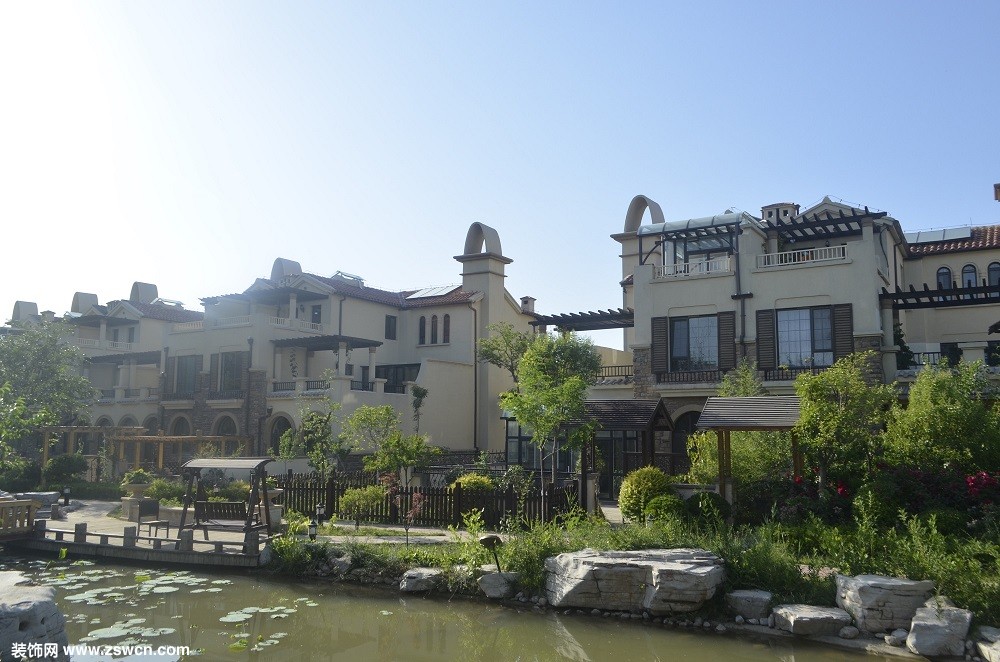

        作为太阳能高端市场的品牌建设者，清华阳光在高端别墅项目上有着自己丰富的经验和精准的眼光，如北京市龙湖﹒双珑原著别墅项目、北京优山美地等项目。作为清华阳光高端别墅项目群中的重要一员，左岸绿洲有着其独特的一面。这是一片中式古典别墅，但不乏欧式风格的点缀与装饰。在一片绿树掩映中，不仅可以看到潺潺的流水，还可见穹顶花园长廊，田园诗意式的生活，禅意写画生活，蛙鸣的池塘，荷叶连天的碧波，满满青草的小道，百鸟休憩的巢穴，细细弯弯的篱笆……

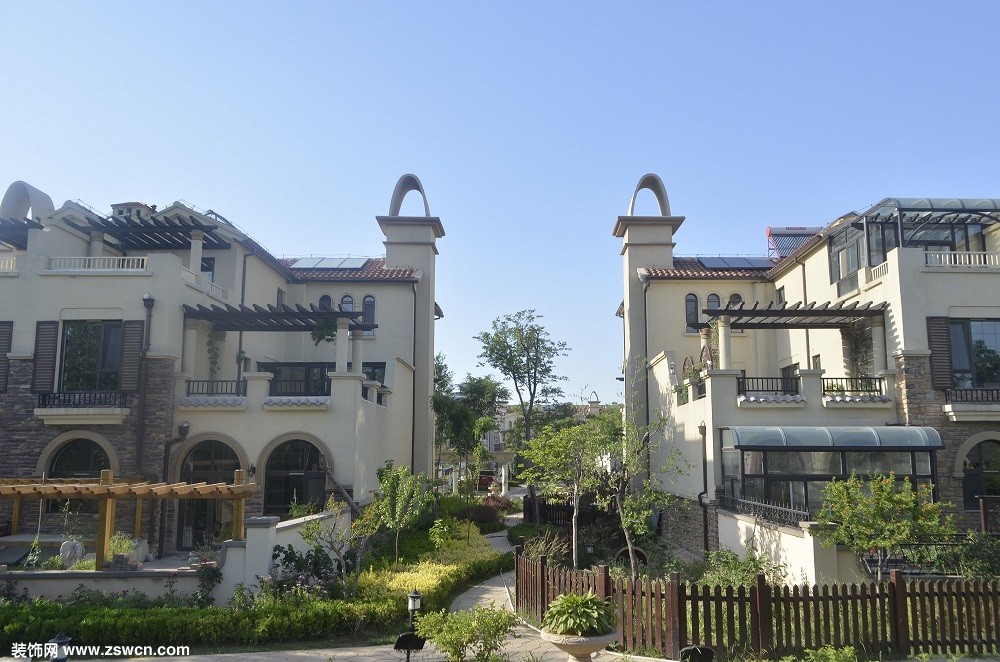

        而镶嵌在别墅的平板集热器恰如点缀在其中的“明珠”，让大自然瞬间有了时尚与科技的动感，让生活真正有了一种智慧化生活理念。



让物尽其用，打造真正人居智慧环境

        左岸绿洲项目为独栋别墅，每户安装一套太阳能热水系统（500L），每天提供恒温的高品质生活热水。该建筑屋面均为坡屋顶，有足够大的安装面积，设计每户安装清华阳光平板型管式集热器，配置一台不锈钢内胆承压水箱，电辅助加热配合使用。本系统优先使用太阳能热量，当太阳能不足时，使用电加热，达到节能的目的。


设计方案

1、系统原理
       该系统使用双循环承压太阳能热水系统，一路为加热部分，即集热器通过循环泵和储水箱内的热交换器之间的闭路承压循环；另一路为生活热水部分，即自来水进入贮热水箱然后再到用水终端之间的循环。太阳能集热器放置于屋面，储热水箱放在设备间，置于屋顶的太阳能集热器收集热量,控制采用温差循环，当太阳能集热器出口温度高于水箱底部温度 (一般为7℃)时,自动启动系统循环泵，使循环工质通过储水箱中的盘管换热器将集热器中的热量传递给水箱,用于加热水箱中的水。当太阳能不能满足热水的需求时(如阴雨天气时),自动启动辅助热源加热水箱中的水 (该系统设计为电辅助热源)，以保证正常用水。供水部分采用管路循环（定时循环与手动循环）,当管道终端热水管温度低于设定温度时，循环泵自动启动，做到一开水龙头就出热水。当长期不使用时，控制系统自动停止循环泵以防止水箱过热，这时集热器中的循环工质体积膨胀，膨胀后的工质被排挤到膨胀管中，待集热循环系统压力降低时工质又被膨胀管排除到循环管路中，以保证系统的正常运行。特殊情况下，集热循环系统压力超过安全阀极限压力时，安全阀启动排出部分工质，以维护系统安全。
2、系统参数
        清华阳光至尊1＋1分离式太阳能热水系统由集热系统、储热系统、管路系统、控制系统四个部分。管路系统包括用来做热量交换的集热循环换热管路和用来提供生活热水的冷热水管路。循环管路中的主要配件（循环管路、平板PS25-80循环泵、安全阀、组合四通阀、耐温三通阀、膨胀罐等）；冷热水管路中的减压阀、安全阀、单向阀等由公司提供，其它部分自备。
       控制系统由高性能计算机系统构成，含一个测温探头，控制器已经安装在水箱上。
3、具体设计参数
3.1、全玻璃真空管太阳集热器
       系统集热部分使用平板型管集热器，使用5块模块化集热器，平板JPT-II型每块集热器集热面积为2.0㎡。
3.2、承压储热水箱
        贮热水箱耐压0.6 MPa以上，水箱采用落地立式放置，材料有较强的机械强度，具有耐腐蚀性，抗氧化能力。水箱保温材料为不低于50mm厚的无氟聚氨酯整体发泡。水箱配备排污检查装置。外壳钢板须经过静电喷粉处理，耐腐蚀。
3.3、循环管路
       集热系统循环管路使用薄壁紫铜管，规格DN20×0.9mm，紫铜管之间的连接扩孔连接，这是紫铜管之间连接最安全的方式之一，其连接强度高、严密性好，紫铜管和其他配件之间的连接使用卡套式密封、麻绳铅油螺纹密封两种方式，集热系统循环管路最大工作压力为5bar，试验压力：6bar保压24小时系统无渗漏，压力无变化。循环管路使用30mm厚聚氨酯保温。
3.4、电辅助加热
       电加热棒功率2kW,水箱上安装两个电加热棒，在太阳不足时由控制器自动启动。
3.5、循环泵
       集热系统循环管路和热水循环管路循环泵均使用著名品牌屏蔽循环泵，低能耗，低噪音，运行可靠，液体温度：-25℃～110℃，系统压力：最大为10bar, 泵壳材料：铸铁, 产地:进口。
3.6、循环系统使用防冻液和纯净水的以一定比例混合作为换热工质:在该系统中使用防冻液和纯净水的配比为防冻液：水＝1：2，冰点为-31℃。
3.7、循环系统使用30L膨胀罐和5bar安全阀防过压；
3.8、控制系统:根据系统要求单独设计控制器，保证系统运行安全可靠，控制简单、人性化。主要功能如下：
1.液晶显示屏，可显示水温、定时电加热时间、所设定的温度、系统时钟等设备运行状态。
2.自动温差循环，将集热器吸收太阳能产生的热量贮存在水箱内。
3.自动光电互补，满足用水的需求。
4.系统满水箱循环，自动上水，并在冷水管路装有减压阀、单向阀和安全阀，保证系统运行安全可靠。
4.可设定电加热棒的定时加热时间和加热温度，当天气条件不好时，到达设定时间水温低于设定温度时，电加热自动启动，达到设定温度时，电加热自动关闭。
5.可设置循环加热，保证随时能使用热水。
6.可进行手动电加热。
7.系统和水箱的过热保护、过压保护。
8.辅助电加热防干烧保护。
9.热水系统故障自动检测，故障报警显示。
10.主卫生间内设有智能控制器，方便使用。
3.9、其他：其他各管件使用国标黄铜管件或根据系统要求定制的配件。

设计者：最忠诚的清华阳光“老代理”


       15年对整个人类的历史来说，对整个宇宙的历史来说，简直微乎其微，但是对一个人的一生来说，却是极其重要的宝贵时间。在清华阳光有着很多的老代理，他们“相貌语言南北东西虽各别”，但“心情肝胆，忠诚信义并无差”。对山东潍坊市寿光县李广勋来说，他可以毫不谦虚地说自己是清华阳光“最忠诚”的老代理，因为15年足可照见一个人的赤诚肝胆忠诚魂。
        在山东寿光见到李广勋，他正在一个项目上忙着。每次他提到清华阳光时，眼神里流露出的是一种复杂的感情，那种深沉的爱，也交织着希冀清华阳光越来越好的期盼，还有对清华阳光目前状态的思考。李广勋的每一句话都发自肺腑，“我们都盼着清华阳光好”，“希望清华阳光越来越好”，“我们和清华阳光是大鱼和小鱼的关系”……
在谈话中，李广勋给出了很多中肯的建议。从话语中，我们可见的是一颗忠于清华阳光的心，并且他反复强调“我对清华阳光感情非常好”。在寿光，他已经为清华阳光拿下很多项目，除左岸绿洲之外，还有接下来我们要介绍的玫瑰园项目。这些项目都有着非常便利的交通位置，品位高端，为清华阳光在高端市场立足做出了很好的示范性作用。
        未来阳光之路，唯有以变化应万变才能不断地前进。如今在阳光的历史上，由原来的“单打独干”也迎来了合作共赢时代，迎来了历史性的业务转型时期。相信在启迪控股的带领下，联合亚都股份、桑德环保的清华阳光将会在未来的发展道路上有着突破性的进展，此前于6月17日清华阳光﹒乔波滑雪馆并网仪式的拉杆合闸成功正预示着清华阳光已经开始了新的征程之路！
