一、 开场白
作图方法因人而异，这是由于大家对软件的掌握程度不同，认识的深度也不一样，同时习惯和爱好甚至性格、特点迥异，由此不同的人有不同的作图方法。
从最终结果来看，不能说哪种方法就一定高明，笨方法甚至是某些错误的绘图方法不一定画不出好图来，这全看个人的功力了，但从过程和认识上来看，我觉得还是有优劣之分的。
同时，一个人绘图习惯的形成，是在不断的实践中积累而成的，不可能一下子达到一个很高的水平，差别只在于快慢而已，这取决于个人的认知及用心程度，当然也包括个人自身的某种潜在素质（艺术的、欣赏的、美感的等），大概也包括聪明程度吧，嘿嘿。
不过请大家不要误解，以上只是随便说说而已，萝卜青菜各有所爱，就看大家的喜好和取舍了。
另外，不论采取怎样的作图方法，养成良好的作图习惯都是很重要的，这有助于提高效率。

下面的内容正像标题说的一样，仅是我的一点认识，一点方法，一点感想，并不局限于具体的应用过程或者使用方法，因为有些东西你完全可以买本书来看，从这个意义上说，书本上没有的才是难得的的，才更有助于提高。
当然，并没有强求的意思，众口难调，这里只是一点点建议。

以下以AutoCAD2006为准，且以布局出图为出发点。



二、 模板文件
1、建立自己的模板文件，这样可以以自己的喜好进行设置，形成自己的风格。
2、在模板文件中一般应做好以下设置：
单位、精度、图层（颜色、线型、线宽）、文字样式、标注样式、复合线样式、默认线宽、默认字体及默认字高、捕捉类型。
3、命名：按图幅大小命名，例如A3.dwt，A2.dwt等。

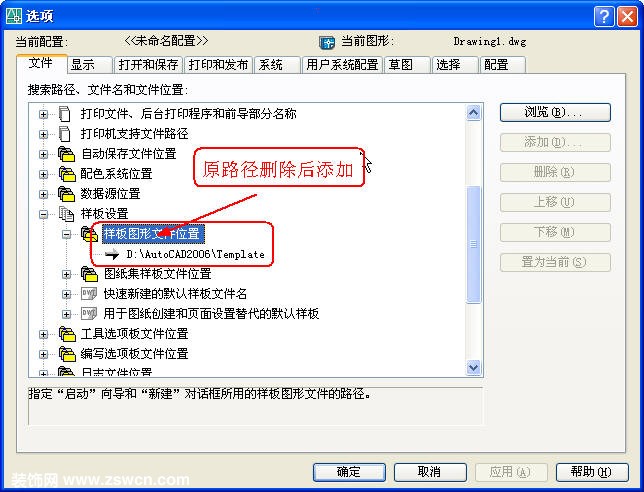

4、位置：模板文件建议放在AutoCAD安装目录下，便于查找，可以在选项对话框里进行更改。
见下图。




注：有的人不使用模板文件，要作图就在原来的图上拷一个图框，也就是利用原来画过的老图，这种情况一般是使用模型空间出图，因为不需要精确对位，随便放就行了，而在布局（图纸空间）时则需考虑与图纸的匹配，当然，有的人在布局里也是放置很多张图纸，没什么好说的，看个人喜欢了。
这是我在模型空间里的工作界面：



注：看上面的界面大家知道是习惯用快捷键的了，没错，一开始用CAD的时候就不习惯点菜单，以至于养成了用快捷键的“坏毛病”，没办法，一来觉得点菜单太慢，二来觉得窗口太小，反正怎么说都觉得用快捷键大大地好。
建议初学者开始学CAD时就养成用快捷键的习惯，老手们也可以试试改改习惯，呵呵，很酷的……。



三、 关于图层使用
1、图层命名最好用英文缩写，少用汉字。
2、根据自己的专业需求合理设置图层数量，且宜少不宜多。
3、对象属性（颜色、线型、线宽）一律随层，便于修改对象。




四、 文字与文字样式
记住几个原则：
1、尽量少用字体，一般三、四种足矣。而且尽量使用SHX字体，少用TTF字体。
2、SHX我用的是gbcbig.shx+gbenor.shx组合，这两种字体在2000版以上的CAD中都有，方便图形交换，用于标注字体、引线标注字体、一般性注释、说明。
3、TTF我用的是宋体和黑体两种，没什么好说的，Windows自带的，用于写图名、索引和详图符号里的字母与数字、房间名等需要醒目的地方。
4、文字样式名称最好用大字体本身的文件名，便于识别，例如：文字样式gbcbig，表示gbcbig.shx+gbenor.sh，simsun表示simsun.ttf，simhei表示simhei.ttf。
5、关于文字预先使用textsize命令设好默认字高，这样就不用每次都调整了。
注：坚决反对使用生僻的字体，AutoCAD中没有的坚决不用，Windows中没有的坚决不用。我不认为AutoCAD本身提供的字体不好看，也不认为AutoCAD本身提供的字体满足不了要求，呵呵，话说大了，做结构的很多钢筋符号什么的没有怎么办，别人做好的字体为何不可以拿来一用，没什么好说的，想用就用吧。





五、 标注及标注样式
1、使用布局（图纸空间）出图的情况，标注样式只设一种就行了。
见下图：



这里的关键是设全局比例Dimscale=0，在标注样式中表示为：“将标注缩放到布局”，即勾选此项。
见下图：
